Es werden in einer Produktionshalle Schmiedeteile für den Weichenbau produziert. Beim manuellen Befettungsvorgang von Pressbacken entsteht Schmierfett-Nebel (Flampunkt (>270), welcher in unmittelbarer Nähe des Mitarbeiters thermisch bedingt aufsteigt. Im weiteren Verlauf des Arbeitsvorgangs entsteht der Schmierfett-Nebel beim Pressen der Weichen in einer Presse, welcher ebenfalls thermisch bedingt aufsteigt

Erforderliche Absaugleistung: bis zu 12.000 m³/h (2x 6.000m³/h)
Steuerung der Absaugleistung: mittels zwei externen Bedienpulten durch Bediener
Elektrische Schnittstelle: Kontakt zum Ein- und Ausschalten des Filtrationssystems über ein 24V Signal Eingang
Abzusaugendes Medium: Schmierfett-Nebel, Flammpunkt >270°C
Entstehungsquelle: Befettung von Pressbacken
Aerosolbelastung im Rohgas: bis 50mg/m³
Elektrische Zuleitung: 400V / 50Hz
Erfassung: Absaughaube (1750x2100mm) am Säulenschwenkkran + Einhausung der Presse mittels Kanal (4500x4500mm)+ Lamellen zur Eindämmung

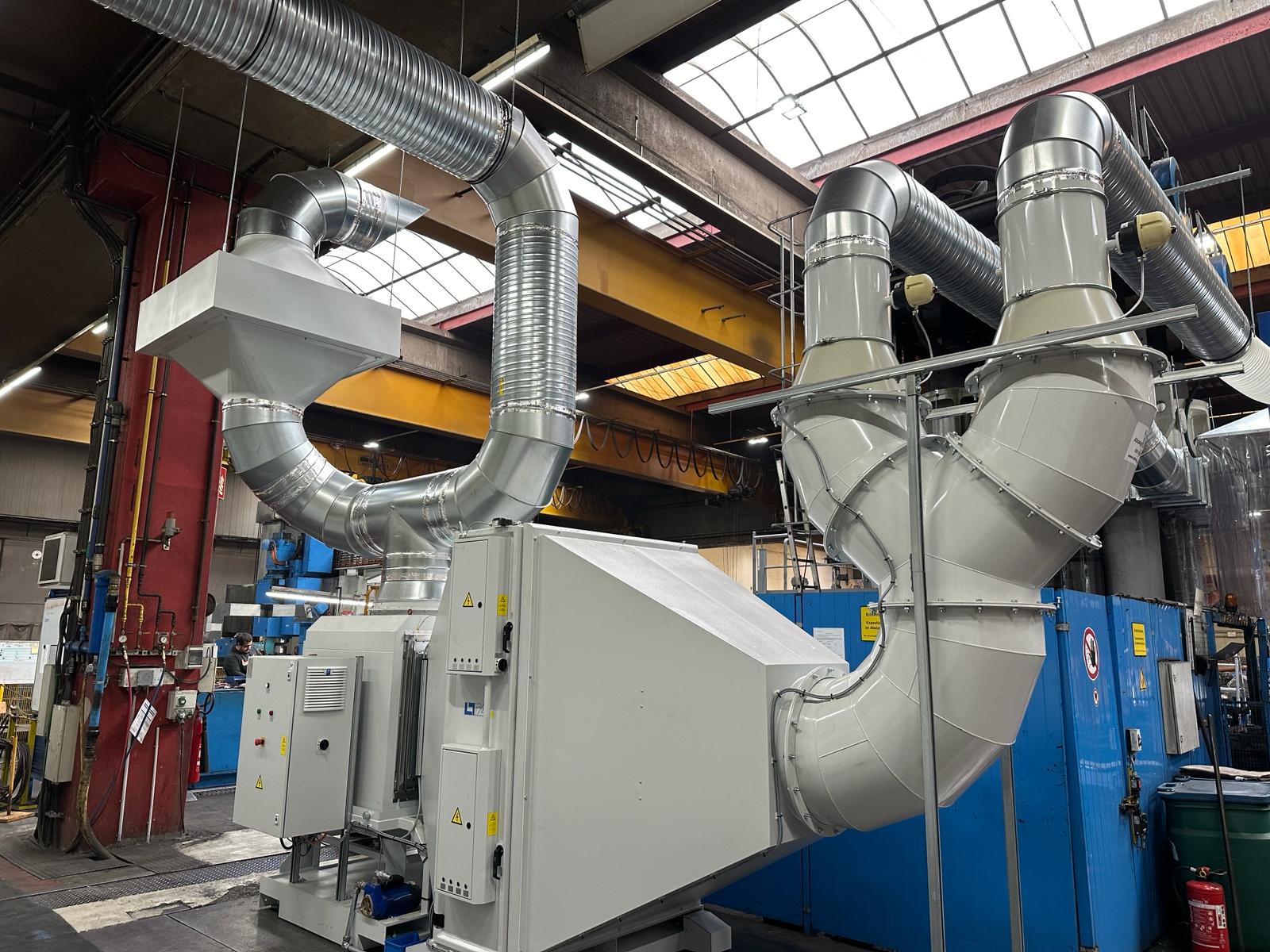

Aufbau des Filtrationssystems auf dem Boden (Standgerät) in unmittelbarer Nähe zum Anwendungsfall (6m)
Anschluss Filtrationssystem: 2x DN 350 mm gerader Anschluss für Wickelfalz
Rohrleitungssystem: Wickelfalzrohrleitung u. Kanalbauteile

Das hier eingesetzte Filtrationssystem ist zur Abscheidung von Öl-Nebel bestens geeignet. Die abgeschieden Ölpartikel können beim Abscheideprozess an den Platten der Filterelemente anhaften. Dank den vollständig abreinigbaren Filterelementen, können diese einfach im Rahmen einer Wartung abgewaschen werden. Alle Filterelemente des hier angebotenen Filtrationssystems sind vollständig regenerierbar und ermöglichen dadurch einen außerordentlich nachhaltigen und wirtschaftlichen Filtrationssystemeinsatz, bei gleichzeitiger Schonung der Umwelt. Die Abluft kann nach dem Filtrationssystem wahlweise nach außen geführt werden oder zur Eliminierung von Rauch über einen entsprechend ausgelegten Schwebstofffilter dem Arbeitsbereich wieder zugeführt werden. Es ist auch eine 70/30 Stellung gewährleistet. Die Erfassungselemente sind aus verzinkten Stahl und luftführungstechnisch optimal angeordnet um den kleinstmöglichen Druckverlust innerhalb der Leitungen zu gewährleisten. Die Absaughaube durch die Positionierung an einem Säulenschwenkkran leicht zu verfahren um eine Kranbestückung der Pressbacken zu ermöglichen. Die Erfassung an der Presse funktioniert über eine Einhausung mittels Kanalbauteilen, welche mit Lamellen versehen eine optimale Eindämmung der Emissionen erzwingt.
